2．連續冷卻轉變

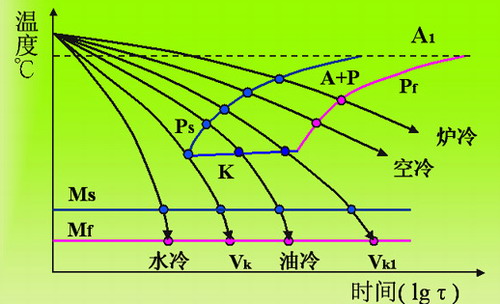

連續冷卻轉變：過冷奧氏體在一個溫度范圍內，隨溫度下降發生組織轉變，同樣可用“連續冷卻轉變曲線”“CCT曲線，C — continuous；C — cooling；T — transformation”分析組織轉變過程和產物。共析鋼的“CCT曲線”測量過程示意圖如下圖。圖中V1（爐冷）、V2（空冷）、V3（油冷）、V4（水冷）代表熱處理中四種常用的連續冷卻方式。
共析鋼的連續轉變圖建立過程示意圖（CCT曲線）
爐冷V1：比較緩慢，相當于隨爐冷卻（退火的冷卻方式），它分別與C曲線的轉變開始和轉變終了線相交于1、2點，這兩點位于C曲線上部珠光體轉變區域，估計它的轉變產物為珠光體，硬度170~220HBS。
空冷V2：相當于在空氣中冷卻（正火的冷卻方式），它分別與C曲線的轉變開始線和轉變終了線相交于3、4點，位于C曲線珠光體轉變區域中下部分，故可判斷其轉變產物為索氏體，硬度25~35HRC。
油冷V3：相當于在油中的冷卻（在油中淬火的冷卻方式），與C曲線的轉變開始線交于5、6點，沒有與轉變終了線相交，所以僅有一部分過冷奧氏體轉變?yōu)橥惺象w，其余部分在冷卻至Ms線以下轉變?yōu)轳R氏體組織。因此，轉變產物應是托氏體和馬氏體的混合組織，硬度45~55HRC。
水冷V4：相當于在水中冷卻（在水中淬火的冷卻方式），它不與C曲線相交，過冷奧氏體將直接冷卻至Ms以下進行馬氏體轉變。最后得到馬氏體和殘余奧氏體組織，硬度55~65HRC。
馬氏體臨界冷卻速：圖中冷卻速度Vk與C曲線的開始轉變線相切，這是過冷奧氏體不發生分解，全部過冷到MS線以下向馬氏體轉變所需要的最小冷卻速度。

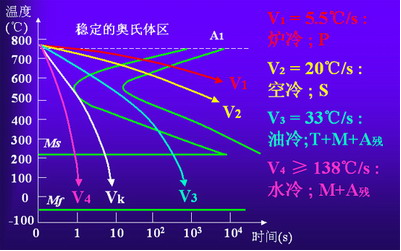

等溫轉變“TTT曲線”在連續冷卻轉變中的應用：由于連續冷卻“CCT轉變曲線”的測定較為困難，而連續冷卻轉變可以看作由許多溫度相差很小的等溫轉變過程所組成的，所以連續冷卻轉變得到的組織可認為是不同溫度下等溫轉變產物的混合物。故生產中常用TTT曲線（C曲線）近似地分析連續冷卻過程。下圖中V1（爐冷）、V2（空冷）、V3（油冷）、V4（水冷）代表熱處理中四種常用的連續冷卻方式。
“TTT曲線”在連續冷卻過程中的應用
