中心偏析與中心疏松
發(fā)布時間：2014年08月27日 點擊數(shù)：
早期人們認為中心宏觀偏析及中心疏松是由于鋼從液體到固體相變凝固時體積減小，即凝固收縮而引起的；近幾年又有人提出中心宏觀偏析是在鑄坯中心部分凝固期間由于凝固殼的熱收縮而引起的。澆鑄操作期間很難實驗驗證這兩個因素那一個是主要的。
中心偏析與中心疏松不是線形關系，如下圖所示，中心疏松面積隨著中心偏析面積的減少而減少，是由于溶質(zhì)富集鋼液不容易滲透到凝固收縮中；中心疏松面積隨著偏析面積的增大而增大，溶質(zhì)富集鋼液容易滲透到凝固收縮中。

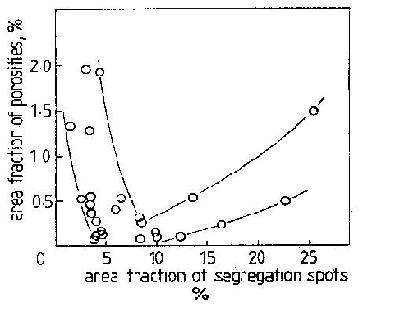

圖 連鑄方坯的中心疏松與中心偏析的關系
觀察中心宏觀偏析和中心疏松的制樣辦法是將坯子沿著中心取縱截面，然后利用熱酸浸蝕，做出硫印圖和低倍照片。準確測定中心偏析有兩種制樣辦法：一是使用銑床選擇試樣，冶金中心靠硫印來確定。沿著連鑄拉坯方向銑削，試樣尺寸為2×2×120mm3。這種辦法的缺點是取樣速度慢。二是用鉆機，兩個橫斷面被銑出，標出物理中心，鉆10mm直徑和5mm深的孔，從中心一共選擇30個試樣，此法要比銑削法快10倍。但是如果冶金中心對物理中心偏移的太大或選擇的鉆孔直徑太小，會影響偏析的測量。銑削法，假定中心線偏析輪廓是圓錐型的；而鉆孔法，鉆孔如果偏離冶金中心，可能測量的就不是中心偏析面。
——本文摘自文獻綜述
上一篇：連鑄坯的偏析（三）微觀偏析[ 08-20 ]下一篇：中間包冶金的作用和意義[ 09-05 ]
冀公網(wǎng)安備13050002001422號
