av免费不卡在线观看网址,黄色视频大全ww,h在线观看网站,亚洲视频在线免费观看,男人天堂视频在线播放,日本女同羞羞视频,jk美女隐私视频网站

熱軋和熱處理過程中，鋼的表面容易脫碳，脫碳以后其很多性能會受到影響，本期主要介紹鋼脫碳知識。

當(dāng)鋼被加熱到高溫時，表面層與周圍空氣中氧反應(yīng)，因而引起氧化和脫碳。

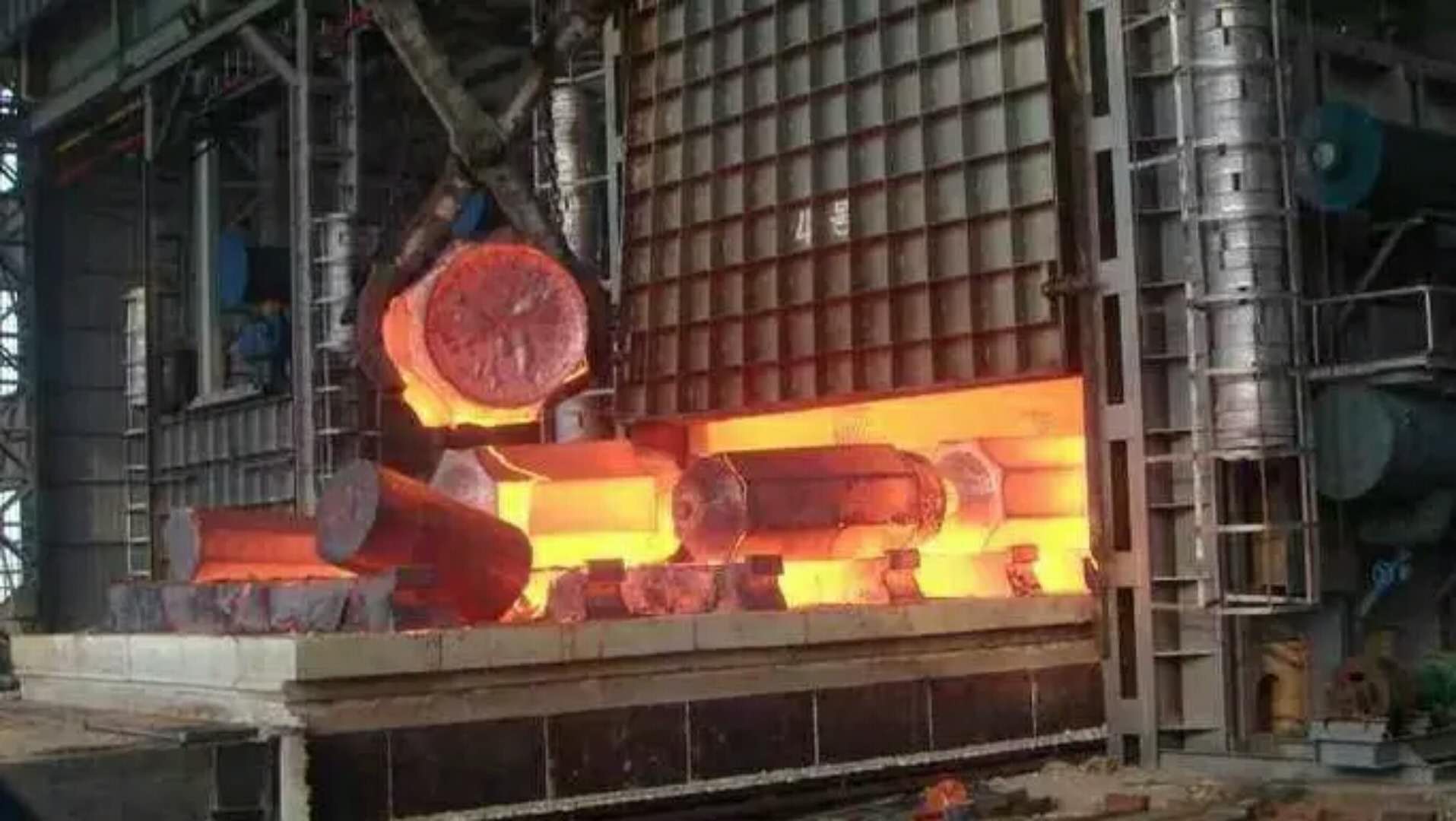

鋼材熱處理

氧化是一種現(xiàn)象，在氧化過程中，基體金屬與周圍空氣中的氧反應(yīng)產(chǎn)生氧化膜，如氧化進一步發(fā)生，氧化物就會從金屬表層剝落下來。一般來說，隨著加熱溫度的上升以及加熱時間的增加，氧化層的厚度會顯著增加。

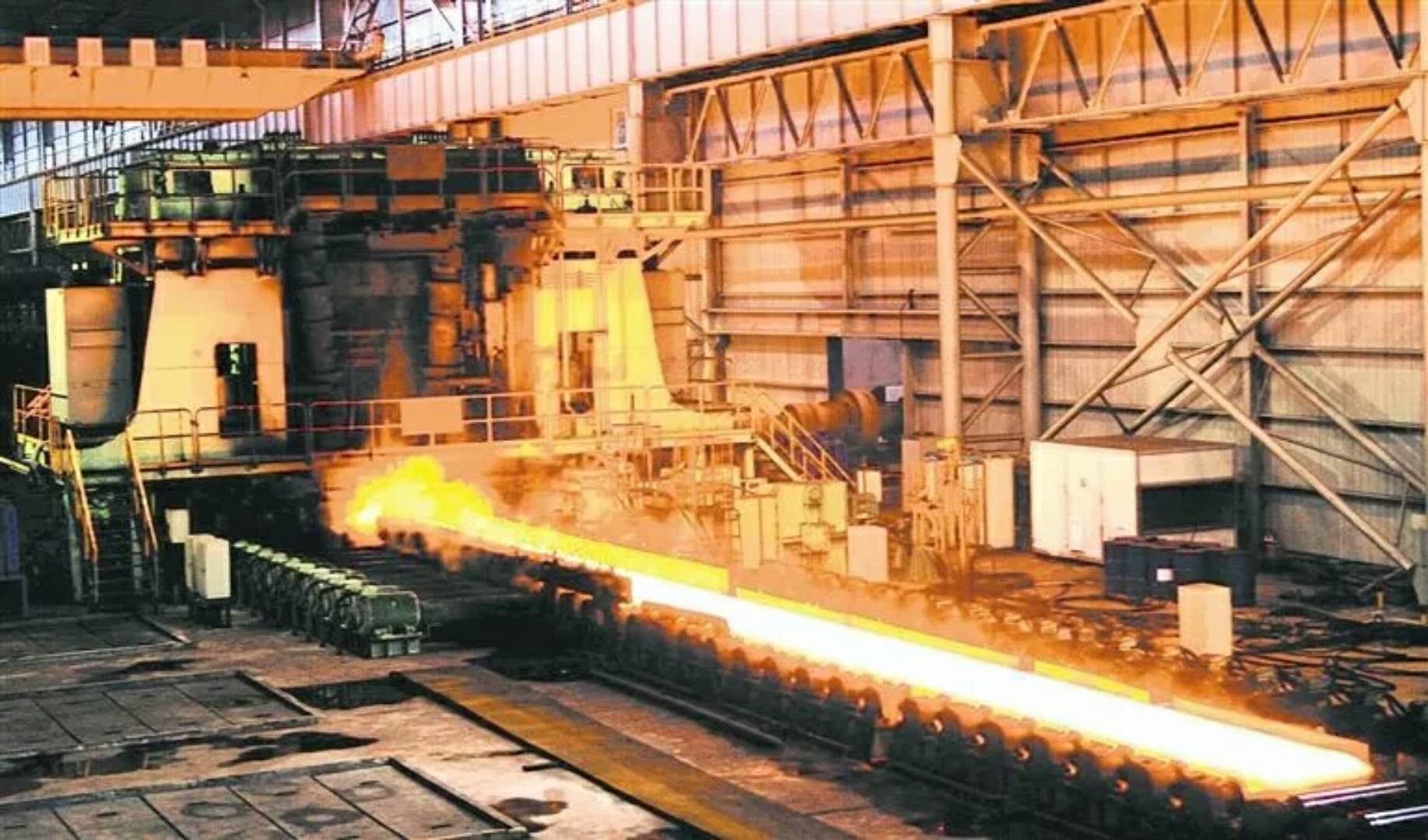

熱軋鋼坯過程會產(chǎn)生氧化

脫碳是一種常見的現(xiàn)象，鋼中的碳與空氣中的氧、二氧化碳和氫氣反應(yīng)，產(chǎn)生一氧化碳或甲烷，導(dǎo)致表層金屬中的碳逃逸，這就減少了表層金屬中的碳含量。這里需要注意一點，只有當(dāng)碳氧化的速度小于表層金屬氧化的速度，才會發(fā)生脫碳現(xiàn)象。

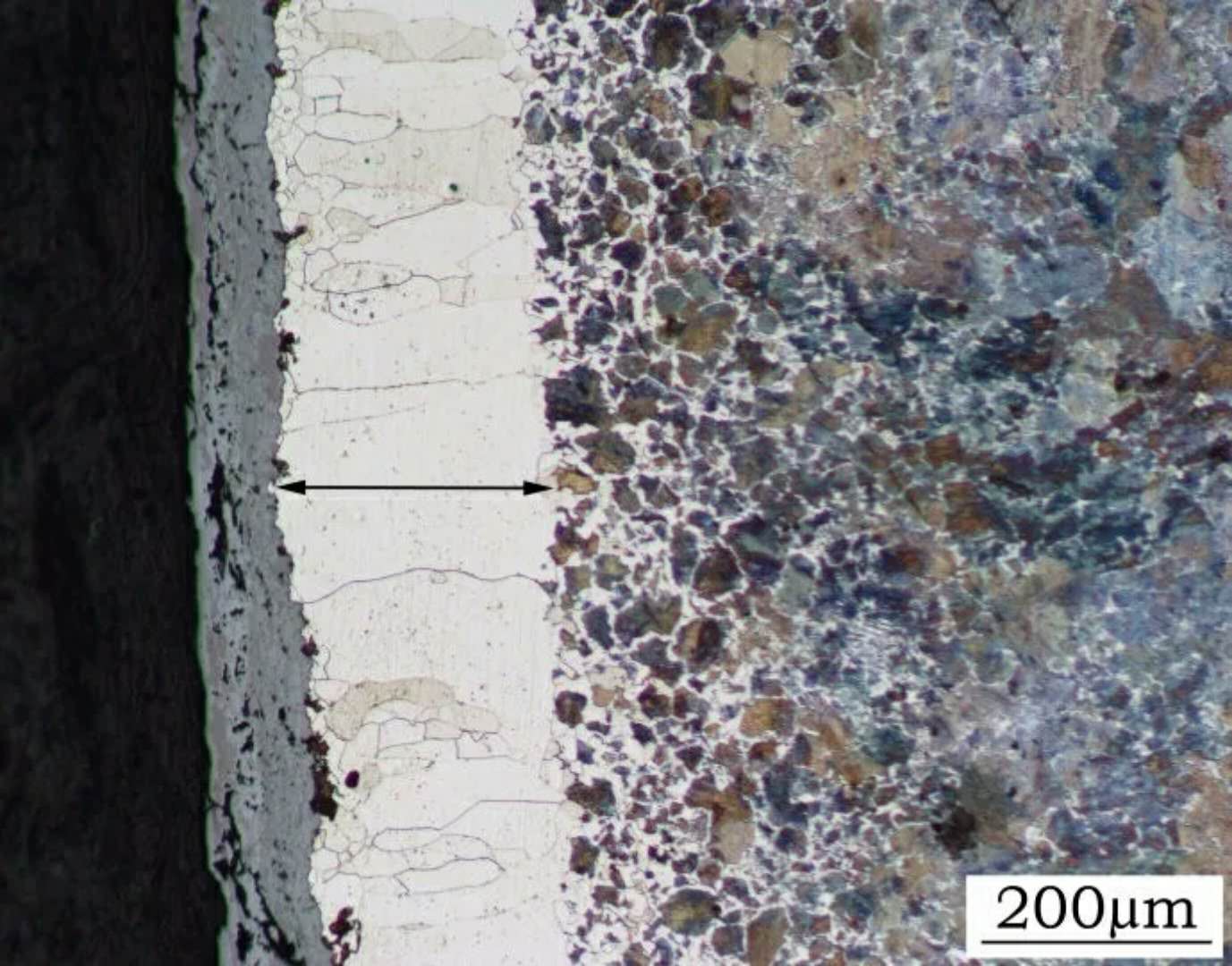

鋼表面脫碳層

最常見的情況是，氧化和脫碳同時發(fā)生，當(dāng)氧化的速度大于脫碳的速度時，表面只會發(fā)生氧化而不會發(fā)生脫碳，即在氧化物下面不會觀察到脫碳層。實際上，脫碳的速度通常大于氧化的速度，所以氧化物層和脫碳層經(jīng)常同時存在。

當(dāng)脫碳發(fā)生在A3溫度以上時，脫碳層深，碳含量在脫碳層中變化趨勢較緩。當(dāng)脫碳發(fā)生在A3溫度以下時，脫碳層淺，碳含量在脫碳層中變化較為劇烈。

調(diào)質(zhì)鋼表面脫碳層

Cr可以降低碳的擴散速度，在金屬表面形成致密的氧化膜層抑制氧的滲透。Si、W、Mo會加大脫碳，如果含有較多上述元素，在熱軋和熱處理過程中，應(yīng)十分關(guān)注脫碳問題。

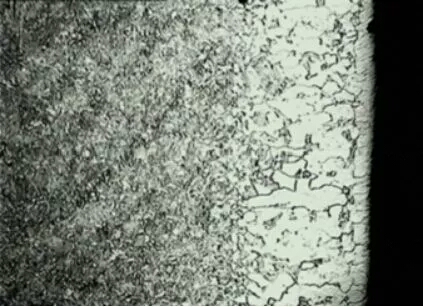

鋼表面脫碳層，白色為鐵素體，碳在晶界擴散速度更快晶界脫碳更為顯著

如何解決脫碳問題呢？通常采用的方法是氣體保護，如采用干燥的氮氣或富含碳氣體也可以達到抑制脫碳的目的。

來源：金屬材料科學(xué)與技術(shù)
