?、賷A雜物上浮去除
固態(tài)夾雜物的上浮速度可用斯托克斯公式計(jì)算：
m / s
式中， 為夾雜物自由上浮速度，m/s； 為鋼液和夾雜物的密度，kg/m3；g 為重力加速度，9.81m/s2； 為夾雜物半徑，m； 為鋼液粘度，在1600℃時(shí)為0.002Pa•s。
液態(tài)夾雜物上浮的速度公式經(jīng)校正可作如下計(jì)算：
m / s
?、?熔渣吸收夾雜物

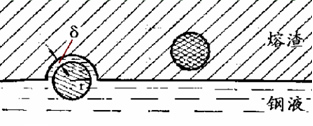

熔渣與鋼液作用，有的熔渣能夠吸收夾雜物，有的熔渣反而增加鋼中的夾雜物。鋼液中夾雜物顆粒進(jìn)入熔渣被吸收，如下圖所示，自由能變化為：
圖 夾雜物融入熔渣示意圖
式中，ｎ為鋼液膜破裂前夾雜物與其接觸的表面所占比例； 為溶解于渣中的自由能變化； 為夾雜物－熔渣間界面張力； 為鋼液－夾雜物間界面張力； 為鋼液膜厚度； 為鋼液－爐渣間界面張力。
?、?nbsp;夾雜物工程技術(shù)處理夾雜物
夾雜物工程技術(shù)主要是通過(guò)鋼包精煉爐的渣——金平衡、鋼液脫氧控制以及鈣處理來(lái)控制鋼中的氧化物夾雜的成分，以及與之相關(guān)的夾雜物形態(tài)和流變性能。應(yīng)用夾雜物工程技術(shù)不是特別追求鋼的高潔凈度，而是將存在于鋼中的夾雜物改變成對(duì)鋼加工性能和使用性能有利或無(wú)害的夾雜物，從而大大節(jié)約了鋼液二次精煉成本，穩(wěn)定生產(chǎn)具有高質(zhì)量、高附加值的鋼產(chǎn)品。
鈣處理是常用的夾雜物變性處理手段。鋼中的Al2O3質(zhì)地堅(jiān)硬，難以發(fā)生形變,是典型的脆性?shī)A雜物。通常在鋼液中加入Ca，將Al2O3變性為塑性的12CaO•7Al2O3夾雜。為了定量分析鈣處理前后夾雜物形狀的變化 , 引入了形狀系數(shù) ,并把形狀系數(shù)定義為夾雜物長(zhǎng)軸與短軸之比。綜合對(duì)比鈣處理前后夾雜物的數(shù)量及形狀后發(fā)現(xiàn)：由于12CaO•7Al2O3中w CaO為48%，可以 w CaO 是否大于48 %來(lái)作為氧化物夾雜完全變性的評(píng)價(jià)指標(biāo)。實(shí)際中，一般以鋼液中的鈣鋁比作為評(píng)價(jià)指標(biāo)，此值通常要大于 0.13～0.20。
——本文摘自論文文獻(xiàn)綜述
冀公網(wǎng)安備13050002001422號(hào)
