活套器按驅動形式可分為電動、氣動和液壓三種類型：

　　1、電動活套采用直流電機，力矩可調，活套器反應快，張力波動小，控制精度高；

　　2、氣動活套器結構較簡單，反應快，需要一套氣源處理裝置；

　　3、液壓活套器慣性小，能較好地滿足工藝要求，但液壓系統較為復雜。

活套器按起套方向還可分為下活套器、側活套器和立活套器：

　　1、下活套器由軋件自重下垂形成懸掛式活套，套量儲存在軋制線以下；

　　2、側活套起套輥在水平方向左右動作，套量儲存在軋制線側面；

　　3、立活套起套輥在垂直方向上下動作，套量存在軋制線以上。



　　立活套

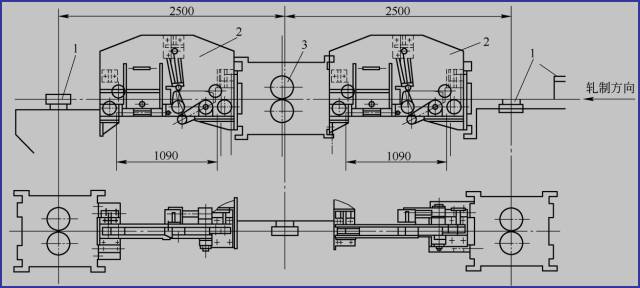

連軋機的立活套布置

1-立式軋機；2-立式活套；3-水平軋機

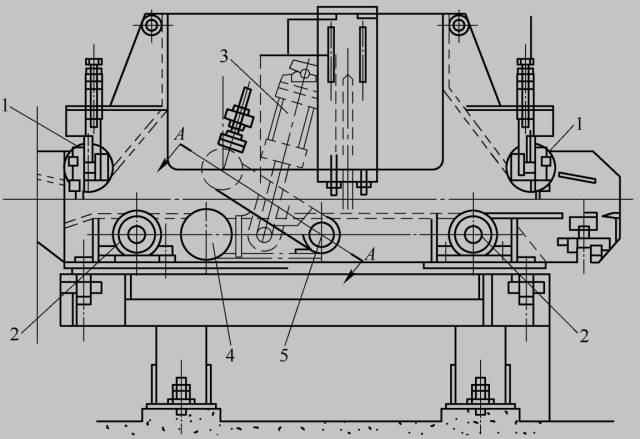

意大利達涅利公司設計的立活套裝置

 l-導輥；2-輥道；3-氣缸；4-活套輥；5-轉軸

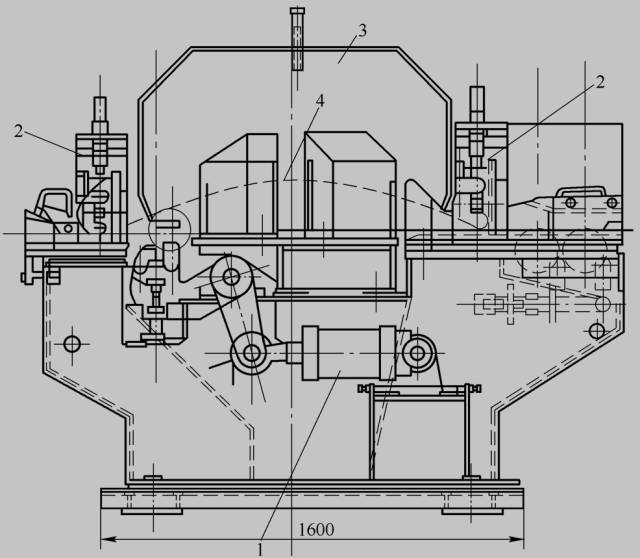

德馬克立式活套裝置

l-氣缸；2-機架；3-活套裝置蓋；4-活套

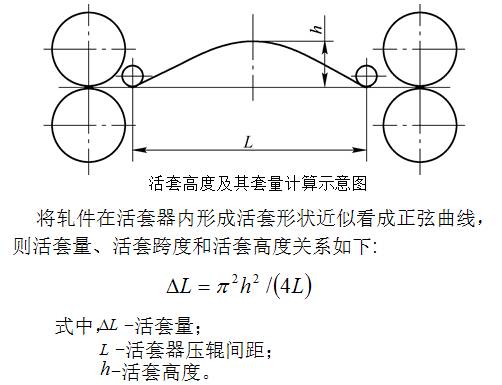

　　現代小型及高速線材立活套的套量



　　現代小型及高速線材活套無張力控制系統

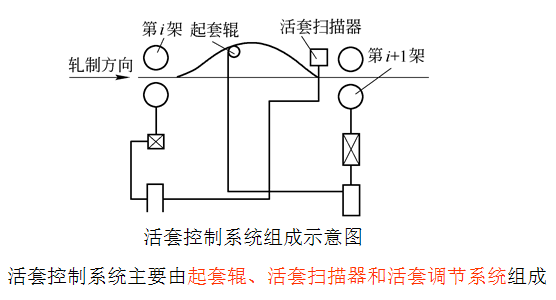

　　1  活套控制系統的組成:

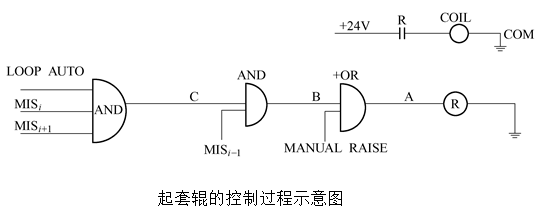

　　2  起套輥的控制過程:



　　3  活套位置控制過程:

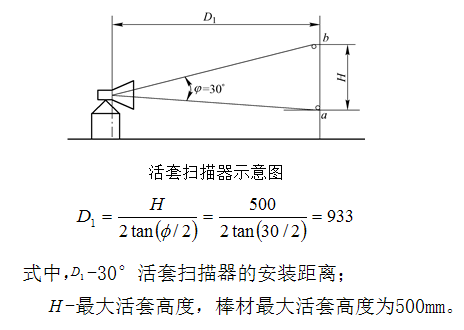

　　⑴ 活套掃描器的校準



　?、?活套校準

　　校零和校準：當棒材在a位時，活套掃描器的輸出電壓為零。

　　當棒材在b位時，活套掃描器的輸出電壓為10V；校線性度：活套的最大高度為500mm，對應的輸出電壓10.0VDC，對應DC2000    系統的調節量為000 COUNTS（額定速度為 2000COUNTS）。

　?、?活套高度控制過程

　　活套高度控制常采用逼近調節法。

來源：軋鋼之家
