精軋?jiān)O(shè)定模型的精度直接決定了成品帶鋼頭部尺寸與溫度。因此精軋?jiān)O(shè)定模型是軋鋼過程控制的核心。
在精軋穿帶前，計算機要確定精軋機組的設定點（setpoint）。實質上就是基于軋制理論數學模型或經驗統計模型，計算精軋區的各種物理參數，進行壓下規程的計算，確定設備基準值并發送給L1級。
精軋的設定值主要有：
1、壓下位置
2、側導板開口度
3、穿帶速度、加速度、最大速度
4、活套張力、角度
5、除鱗、機架間冷卻水方式
6、彎輥力
7、串輥位置
8、其它有關參數
對于熱軋帶鋼來說輥縫與速度設定是精軋?jiān)O(shè)定計算的主題，只有正確設定輥縫與速度，才能確保穿帶和軋制的穩定，以及頭部厚度的精度。
1計算流程
輥縫與速度設定是依靠材料的原始數據、設備參數、目標值以及一系列測量值，對軋機進行厚度分配確定各機架的出口厚度，然后再計算出各機架的電機轉速與軋輥輥縫。精軋機輥縫和速度的設定計算會按以下步驟進行：
?。?）從過程控制計算機中獲取本塊鋼的原始數據（包括實測值和設定值）和軋制策略數據，主要有：
精軋入口厚度和出口厚度的設定值
精軋出口溫度的設定值
粗軋出口寬度的測量值
粗軋出口長度測量值
粗軋出口溫度測量值
負荷分配策略（預先設定好的）。
?。?）根據已知的精軋入口和出口厚度，利用一定的負荷方法，計算出各機架的出口厚度。
?。?）根據設定的終軋溫度和成品厚度和粗軋溫度的測量值，利用溫降方程計算出末機架的穿帶速度。
?。?）根據粗軋出口溫度，成品厚度和各機架出口厚度，再次利用利用溫降公式計算出每個機架的軋制溫度。
?。?）根據前面求出的各架厚度和末機架出口速度，按照秒流量不變?cè)瓌t可以求出各機架的速度，并根據前滑求出主傳動的轉度。
?。?）根據每架軋機的壓下量，帶鋼速度、寬度和輥徑等參數，利用變形阻力公式和軋制力公式，計算出軋制力。
?。?）根據軋制力和機架的模數計算出各機架的彈跳值。
?。?）根據彈跳值，以及軋輥磨損和熱凸度值（由磨損模型計算得出），標定零點（標定時得到），各出口厚度，出口厚度修正（來自模型自學習），輥縫修正（來自模型自學習），利用輥縫計算公式將上述幾項相加即可求出空載輥縫的值。
至此精軋機的設定輥縫與速度都計算完成。

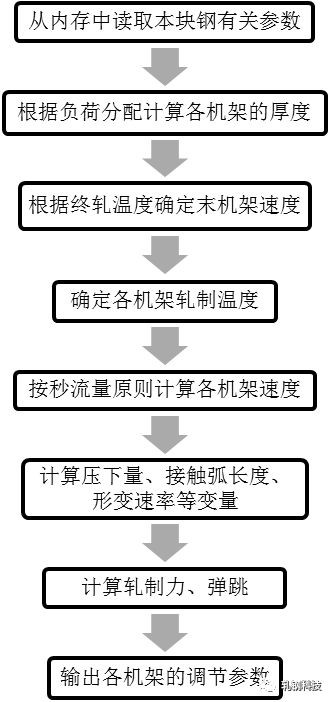

圖1所示為精軋?jiān)O(shè)定模型計算原理圖的主要思路，不代表編寫程序所用的細框圖，因此只是展現了大概的計算流程，看圖可以初步了解精軋?jiān)O(shè)定模型的大致控制思路。
圖1 設定模型原理框圖
2計算時序
設定計算也叫做預計算，只在帶鋼頭部穿帶之前進行，它從出爐到精軋機之前一般有幾次自動計算：
?。?）板坯出爐時
此次計算由于沒有實測數據，因此計算所使用的數據（主要是溫度和寬度）一般均為設定值。
?。?）粗軋入口
?。?）粗軋出口
本次計算利用粗軋的實測溫度和寬度，重新計算一次。
?。?）飛剪
自動計算是通過現場熱金屬檢測器觸發的。每次計算的精度都較上一次精度有所提高，因?yàn)橛辛藴y(cè)量值的加入。在前幾架還有入口修正計算，即在前幾架咬鋼后根據測量值對后面軋機再次進行計算。入口修正計算就是根據前面機架測量值，在后面機架咬鋼前再計算一次輥縫值，相當于在機架間進行“預計算”，目的是提升設定計算精度。當帶鋼全部穿帶完成后，進行后計算。后計算的結果對當前軋制的鋼沒有影響，它影響的是后面的鋼的預計算。每個機架咬鋼一定時間后AGC開始進行調節，頭部厚度命中后交由一級AGC自動調節。
除了自動計算之外，操作人員還可以手動觸發計算，但必須在到達飛剪之前進行。預計算又可分為在線和非在線，在線計算是指板坯出爐后進行計算，非在線是指出爐之前（包括未入爐）進行計算，區別是在線計算有測量值，非在線計算沒有測量值。非在線計算的好處是可以提前檢查出原始數據和模型參數是否正確，并在出爐前修改正確。
